Endüstriyel tesisler için doğru kablo tepsisi nasıl seçilir

Endüstriyel ortamlar için uygun kablo tepsisinin seçilmesi, yük kapasitesi, malzeme, korozyon direnci, kablo tipi ve kurulum koşullarının dikkatle dikkate alınmasını gerektirir. Aşağıda, seçim yapmanıza yardımcı olacak adım adım bir kılavuz bulunmaktadır.

1. Kablo tepsisi türünü belirleyin

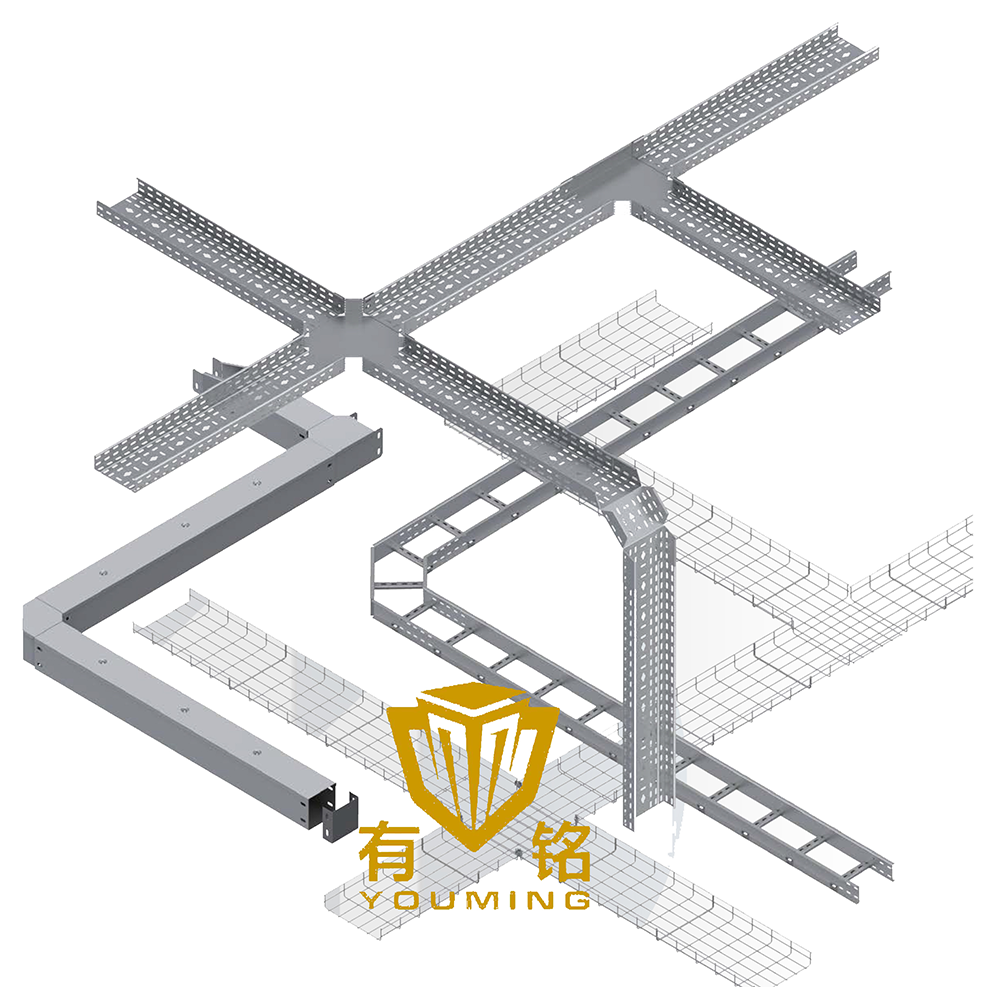

Endüstriyel tesisler tipik olarak bu dört ana kablo tepsisini kullanır:

Endüstriyel Tavsiye:

- Güç ve Kontrol Kabloları → Merdiven veya Katı Alt Tepsisi

- Veri ve Fiber Optik Kablolar → Tel örgü veya delikli tepsi

- Sert kimyasal ortamlar → paslanmaz çelik veya FRP tepsisi

2. Malzeme ve korozyon direncini düşünün

Endüstriyel bitkiler genellikle nem, kimyasallar ve yüksek sıcaklıklara sahiptir, bu nedenle malzeme seçimi çok önemlidir:

Endüstriyel Tavsiye:

- Standart Fabrikalar → Sıcak Dip Galvanizli Çelik

- Kimyasal Bitkiler → Paslanmaz Çelik 316 veya FRP

- Açık/Yüksek Nem → Toz kaplı veya alüminyum

3. yük kapasitesi ve kablo dolgusunu hesaplayın

Endüstriyel kablolar ağır olabilir, bu nedenle tepsinin ağırlığı destekleyebileceğinden emin olun:

Yük Kapasite Yönergeleri:

- Hafif görev: 50-100 kg/m (kontrol kabloları)

- Orta Görev: 100–200 kg/m (güç kabloları)

- Ağır hizmet tipi: 200-500 kg/m (HV kabloları, madencilik tesisleri)

Kablo doldurma oranı (NEC/IEC standartları):

- Güç kabloları → maksimum% 50 dolgu

- Kontrol Kabloları → Max% 70 Dolgu

- Aşırı yüklemeden kaçının → Aşırı ısınma ve bakım sorunlarını önler

Endüstriyel Tavsiye:

- Ağır kablolar (uzun açıklıklar) için merdiven tepsileri kullanın.

- Kablo korumasının kritik olduğu katı tabanlı tepsiler kullanın.

4. Çevre ve Güvenlik Faktörleri

Endüstriyel tesislerin benzersiz zorlukları vardır:

Korozyon Direnci → Kimyasal bölgelerde paslanmaz çelik veya FRP'yi seçin.

Yangından korunma → Yüksek riskli alanlarda yangın dereceli tepsiler (UL/CE sertifikalı) kullanın.

Darbe Direnci → Madencilik, Petrol ve Gaz için Ağır Görev Tepsileri.

Hassas elektronikler için EMI koruması → alüminyum veya çelik tepsiler.

Endüstriyel Tavsiye:

- Yağ ve Gaz → Paslanmaz Çelik Fireproof Kaplama

- Yiyecek ve İlaç → Sıhhi SS 316 Tepsiler

- Madencilik ve Ağır Endüstri → Ekstra kalın galvanizli çelik

5. Kurulum ve Bakım Konuları

- Modüler tasarım → daha hızlı kurulum (örn. Hızlı klips sistemleri).

- Erişilebilirlik → Kolay kablo eklemeleri için tepsiler (merdiven/örgü).

- Destek aralığı → tipik olarak 1.5m - 3m (yüke dayalı ayar).

- Genişleme derzleri → Yüksek sıcaklık alanlarında gerekli.

Endüstriyel Tavsiye:

- Bükülmeleri ve destekleri en aza indirmek için plan öncesi kablo yolları.

-Havalandırma ve erişilebilirliğin anahtar olduğu delikli tepsileri kullanın.

Endüstriyel kablo tepsisi seçimi için son kontrol listesi

1. Tip → merdiven / örgü / katı / kanal

2. Malzeme → galvanizli / paslanmaz / alüminyum / frp

3. Yük → Işık / Orta / Ağır Hizmet

4. Korozyon → Standart / kimyasala dayanıklı

5. Yangın Güvenliği → Yerel kodları karşılıyor mu?

6. Kurulum → Montajı ve Genişletilmesi Kolay

Profesyonel ipucu: Ortamlardaki özel çözümler için bize danışın (örn. Yüksek ısı, patlayıcı alanlar).

---

Çözüm

Endüstriyel tesisler için doğru kablo tepsisini seçmek, uzun vadeli güvenlik, verimlilik ve maliyet tasarrufu sağlar. Tepsiyi kablo tipiniz, ortamınız ve performans için yük gereksinimleriyle eşleştirin.

Yardıma mı ihtiyacınız var? Ücretsiz Düzen Tasarım ve Yük hesaplamaları için bize ulaşın!

Belirli endüstriler için öneriler ister misiniz (ör. Petrokimya, otomotiv, enerji santralleri) tavsiyeyi daha fazla uyarlayabiliriz!
